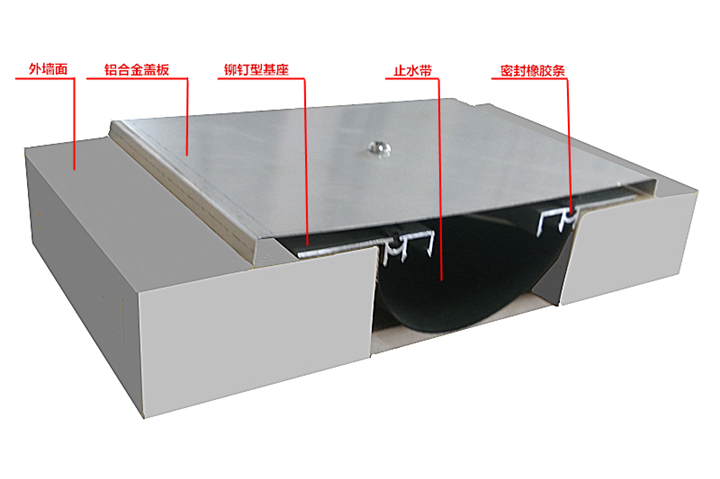

墙面盖板型EOM变形缝@外墙金属盖板型变形缝

13913656099名华变形缝装置厂

针对目前许多建筑工程中建筑变形缝构造做法存在的一些问题，根据我们多年来在建筑结构设计工作中的经验，对建筑中变形缝如何设置怎样设置进行归纳，方便大家在以后的设计工作中做的更好。

　　在建筑物设计留置变形缝相关事项，请参阅《混凝土结构设计规范》 GB 50010-2002

钢筋混凝土结构伸缩缝的**间距宜符合表9.1.1的规定。
　　第1条 建筑物设计中的钢筋混凝土结构伸缩缝**间距(m) 表9.1.1
　　结构类别 室内或土中 露天
　　排架结构 装配式 100 70 ，
　　框架结构 装配式 75 50 ， 现浇式 55 35 ，
　　剪力墙结构 装配式 65 40 ， 现浇式 45 30 ，
　　挡土墙、地下室墙壁等类结构 装配式 40 30 ， 现浇式 30 20
　　注：
　　1、装配整体式结构房屋的伸缩缝间距宜按表中现浇式的数值取用；
　　2、框架-剪力墙结构或框架-核心筒结构房屋的伸缩缝间距可根据结构的具体布置情况取表中框架结构与剪力墙结构之间的数值；
　　3、当屋面无保温或隔热措施时，框架结构、剪力墙结构的伸缩缝间距宜按表中露天栏的数值取用；
　　4、现浇挑檐、雨罩等外露结构的伸缩缝间距不宜大于12m.
　　第2条 对下列情况，本规范表9.1.1中的建筑物设计的伸缩缝**间距宜适当减小：
　　1、柱高(从基础顶面算起)低于8m的排架结构；
　　2、屋面无保温或隔热措施的排架结构；
　　3、位于气候干燥地区、夏季炎热且暴雨频繁地区的结构或经常处于高温作用下的结构；
　　4、采用滑模类施工工艺的剪力墙结构；
　　5、材料收缩较大、室内结构因施工外露时间较长等。
墙面盖板型EOM变形缝@外墙金属盖板型变形缝

第9.1.3条 对下列情况，建筑物设计如有充分依据和可靠措施，本规范表9.1.1中的伸缩缝**间距可适当增大：
　　1、混凝土浇筑采用后浇带分段施工；
　　2、采用专门的预加应力措施；
　　3、采取能减小混凝土温度变化或收缩的措施。
　　当增大伸缩缝间距时，尚应考虑温度变化和混凝土收缩对结构的影响。
　　第9.1.4条 具有独立基础的排架、框架结构，当设置建筑物设计时，其双柱基础可不断开。
　　
抗震设计时：
　　参阅《高层建筑混凝土结构技术规程》JGJ 3-2002
　　4.3.11 抗震设计时，伸缩缝、沉降缝宽度均应符合本规程第4.3.10条防震缝**小宽度的要求。
　　4.3.12 高层建筑结构伸缩缝的**间距宜符合表4.3.12的规定。
　　4.3.13 当采用下列构造措施和施工措施减少温度和混凝土收缩对结构的影响时，可适当放宽伸缩缝的间距。
　　1 、顶层、底层、山墙和纵墙端开间等温度变化影响较大的部位提高配筋率；
　　2 、顶层加强保温隔热措施，外墙变形缝设置外保温层；
　　3 、每30～40m间距留出施工后浇带，带宽800～1000mm，钢筋采用搭接接头，后浇带混凝土宜在两个月后浇灌；
　　4 、顶部楼层改用刚度较小的结构形式或顶部设局部温度缝，将结构划分为长度较短的区段；
　　5 、采用收缩小的水泥、减少水泥用量、在混凝土中加入适宜的外加剂；
　　6 、提高每层楼板的构造配筋率或采用
